Udover Fujikuras standard telekom-splidsere og- cleaver har de en hel serie af specialinstrumenter til håndtering af optiske fiber fra 60 til 1200 my. Programmet omfatter både splidsere, laser splidsere, strippere, cleavere, recoatere og meget mere.
BBT fiberoptic har et stort udvalg af specialty-programmet som demoinstrumenter og kan naturligvis også servicere alle instrumenterne i vores serviceafdeling.
Nedenfor er der en kort beskrivelse af nogle af produktgrupperne:

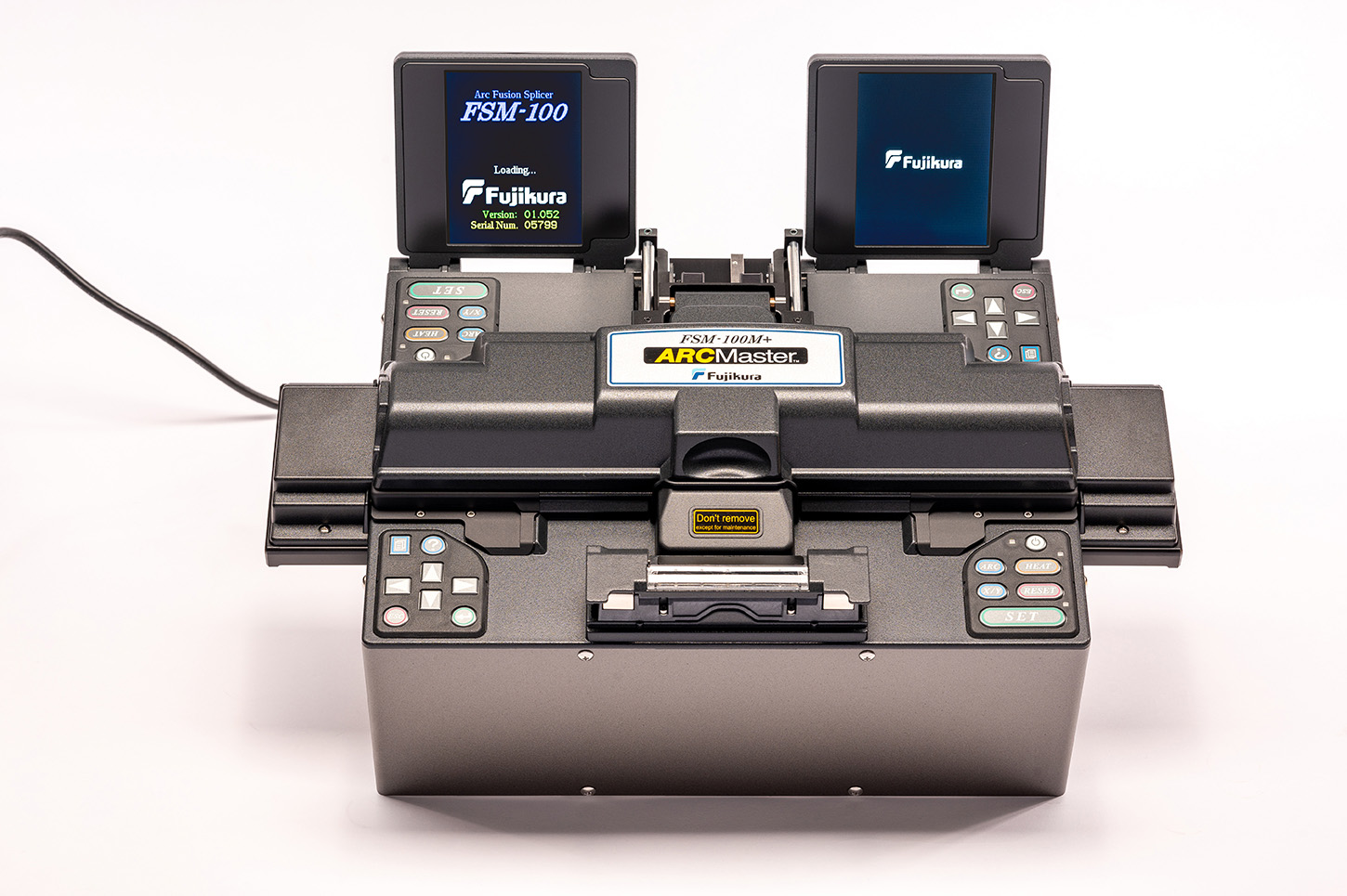

Fujikura Specialty Fusion Splidser – FSM‑100-serien og LZM-serien
Fujikuras FSM‑100-serie omfatter fire modeller (FSM‑100M, FSM‑100P, FSM-100M+ og FSM-100P+), som er udviklet til spidsbehov inden for laboratorier, produktion og forskning- og udviklingsmiljøer. Serien understøtter splicing af fiberdiametre fra 60 µm op til 1200 µm, herunder specialtyper som PM‑fiber, LDF (Large Diameter Fiber), photonic crystal fiber og multicore‑fiber. De samme splidsere findes i en mere avanceret LZM-serie, hvor splidsekilden er en CO2 laser.
Features:
- Split V-groove-system: én universalholder til mange coating-størrelser – Det er ikke nødvendigt at skifte V-groove og clamps.
- Plasma‑Zone, inklusive motoriseret elektrodejustering og oscillerende lysbuer – velegnet til varierende fibergeometrier og LDF-fiber.
- Sweep Arc-funktion: lange, præcise lysbue-indstillinger (±18 mm), f.eks. ved tapering eller glasbearbejdning
- Dual Estimationssystem (CSI/WSI): Nøjagtig estimering af tab og kvalitet via både “cold splice” og “warm splice” billeder.
- Interrelation Profile Alignment 2 (IPA2): roterende, form‑ og strukturanalyse og kernejustering, særligt til PM‑fibre og multikernefibre.
- End‑view-observation: “+”-modellerne har indbygget visuel kalibrering af flere fibertyper, herunder ikke‑cirkulære fibre via et ”periskop”, som sidder mellem fiberenderne og analyserer ende geometrien før splidsning (avanceret billedbehandling).
Anvendelser:
Splidserne er bl.a. velegnet til fiberlasere, sensorer, medicinsk/biologisk forskning, olie/gas, luftfart og forsvarsindustrien.

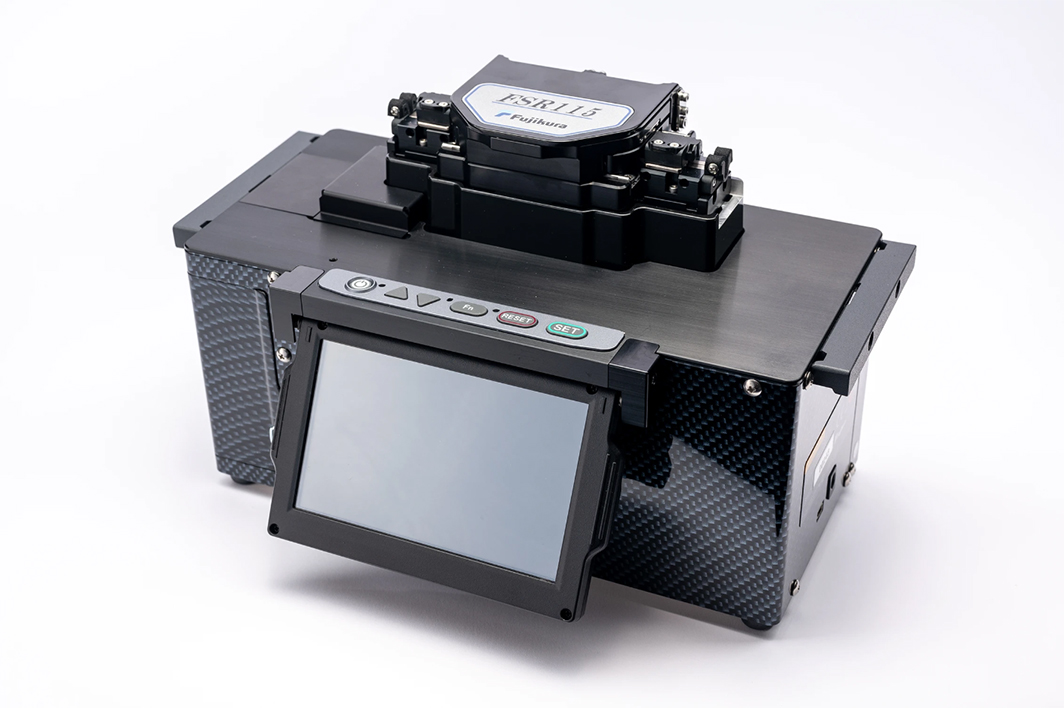

Recoatere – FSR‑115/116/117 Serien
Fujikuras nye generation af recoatere består af tre forskellige modeller, hvor FSR-115 leveres uden træktest, leveres FSR‑116 og FSR-117 med henholdsvis 2 kg og 10 kg træktest. UV hærder systemet, og de nye typer af forme er designet til at rekonstruere coating efter splidsning hurtigere og med en højere densitet.
Features:
- UV‑hærdeharpiks‑injektion og forbedret glasformdesign → 25 % kortere recoat‑tid og øget præcision.
- Stort udvalg af forme.
Cleavere til store diametre af fiber – CT‑115, CT‑114, CT‑116-serien
Forberedelse af splidsninger er kritisk – og Fujikura har avancerede cleavere til formålet. Til LDF-fiber (Large Diameter Fiber) har Fujikura tre modeller:
- CT‑114: Cleaving fra 80 µm til 1250 µm cladding med justerbar vinklet cleave op til 15°

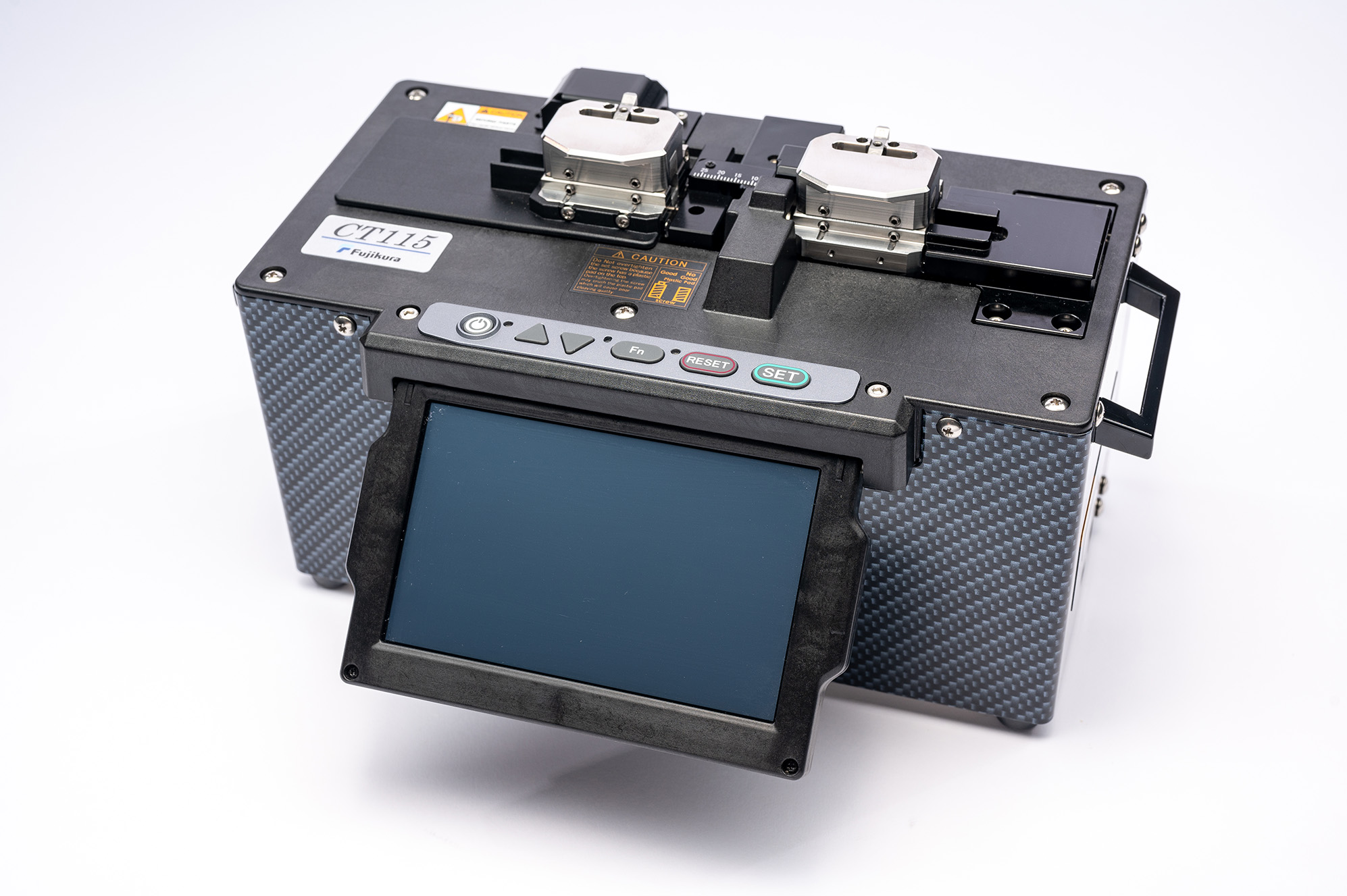

- CT-115: Cleavning fra 80 – 600 µm cladding med programmerbar cleave-force/parametre
- CT‑116: Cleavning fra 80 – 1250 µm cladding med programmerbar cleave-force/parametre

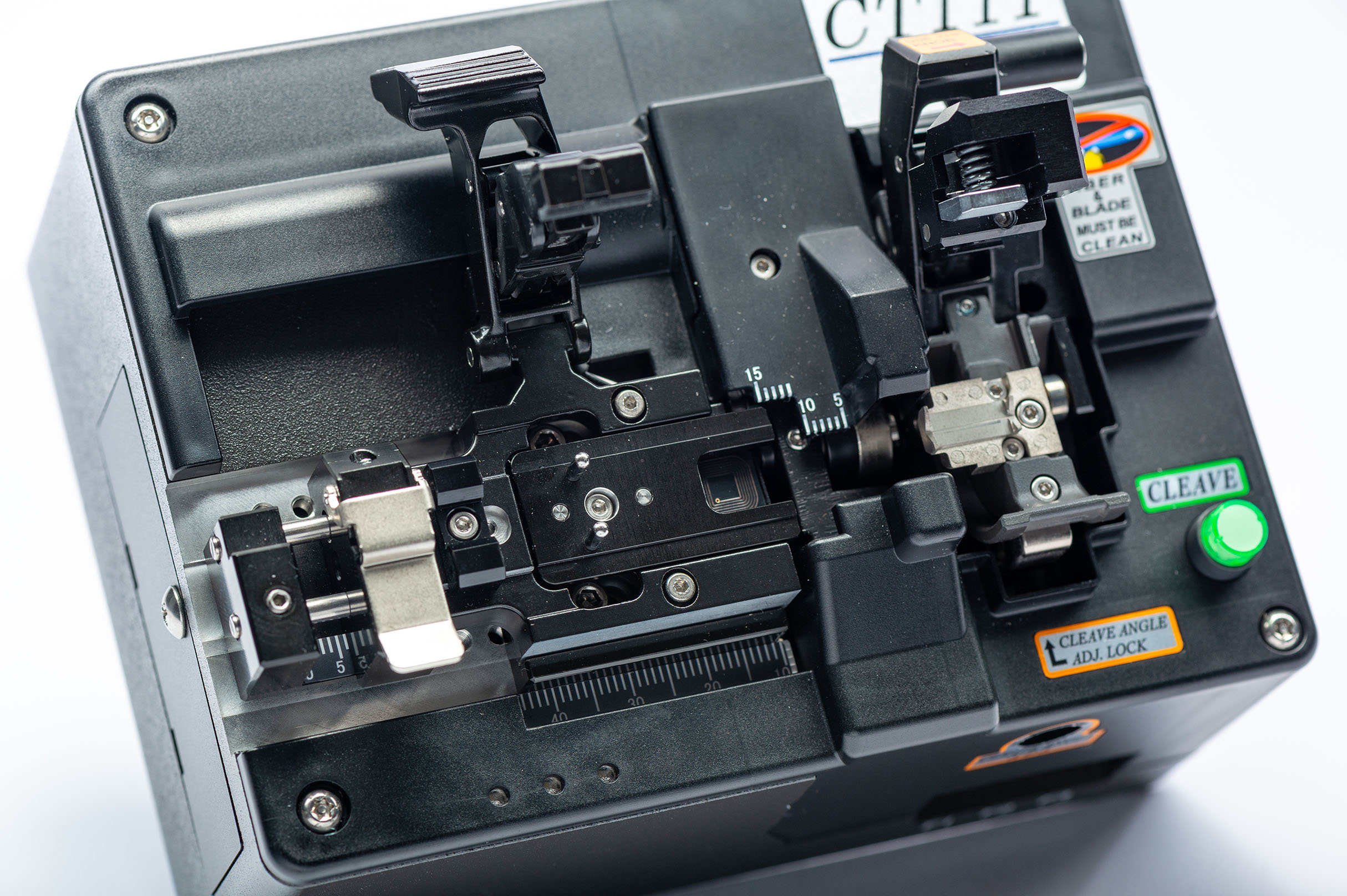

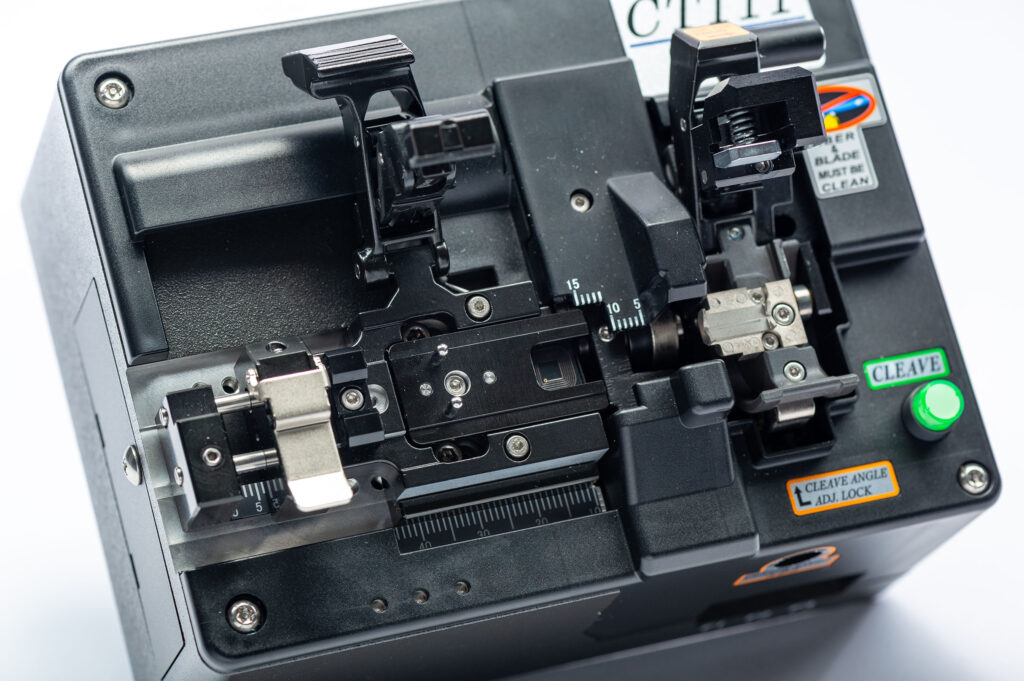

Cleaver til almindelig fiber diameter fra 80 til 250 µm CT-110 og CT-111.
Fujikura har også en nyere serie af batteridrevne cleavere til fiberdiametre mellem 80 – 250 µm. Cleaverne har indbygget RFID og kan via fiberholderne programmeres til specielle cleave-opsætninger.
Andre Specialinstrumenter:

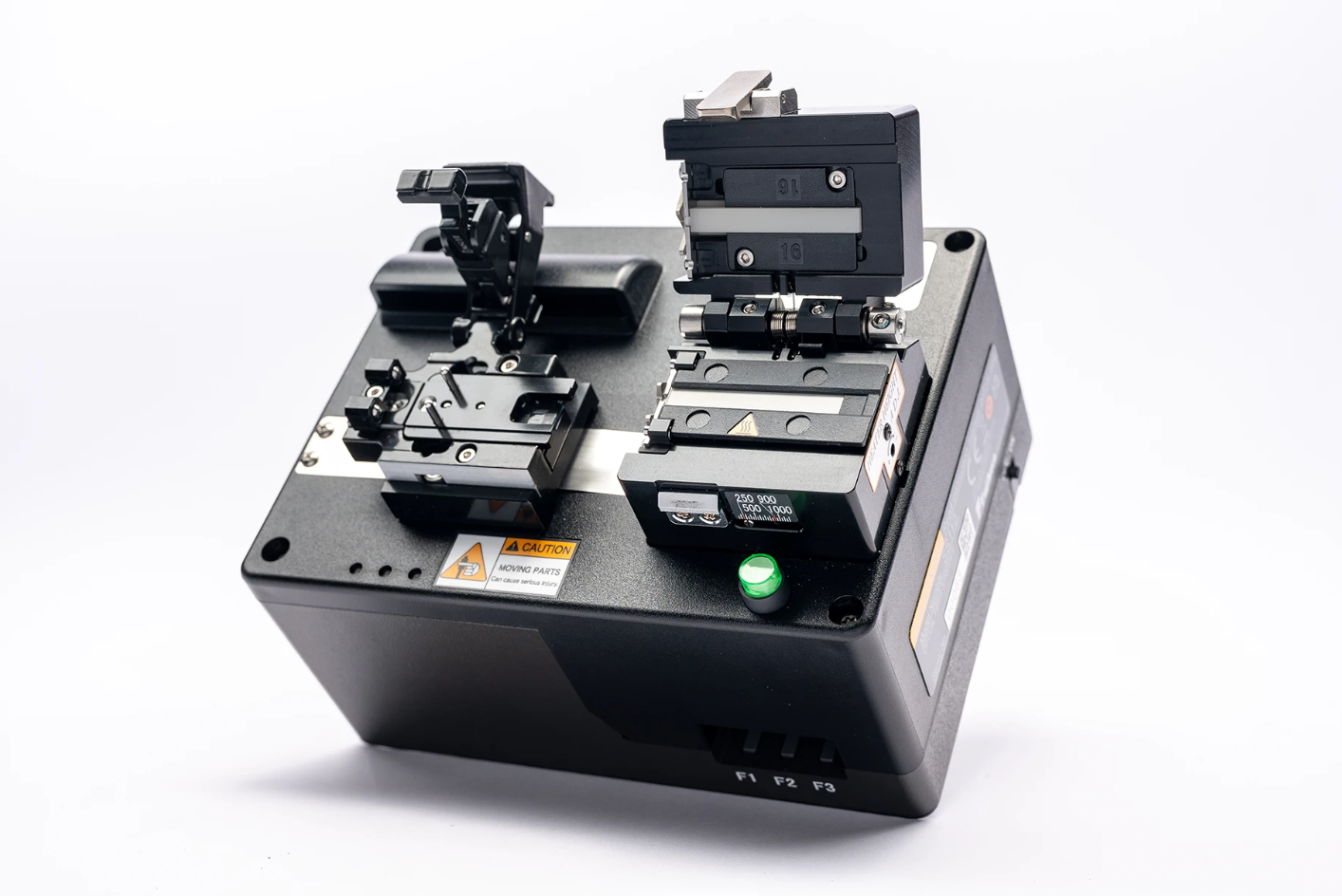

- SS110: Ny stripper til almindelig fiber (80 – 250 µm) med RFID teknologi.
- PCS‑100: automatiske stripper til polyimide og andre svært aftagelig coatinger.
- APM-100: Automated Preperation Machine som stripper, renser og cleaver alle 125 µm fiber med standard coatning.
- USC‑03: ultralydsrenser til skånsom endefladebearbejdning før splidsning.
Vi er certificerede i at servicerer alle Fujikuras specialinstrumenter, og vi har et stort udvalg af demoinstrumenter til rådighed. Derudover bruger vi flere af produkterne i vores egen produktion og har et indgående kendskab til produkterne.
Vi vil i de kommende nyhedsbreve beskrive Fujikuras instrumenter mere detaljeret enkeltvis, men hvis I allerede nu vil høre mere, kan I kontakte os på +45 45 41 20 40 eller info@bbtfiberoptic.dk
